Transformadores de média tensão sob encomenda

O que a ABC fornece

Tipos de transformadores de média tensão

Seis famílias, todas sob encomenda. Os dados técnicos são os que o fabricante publica; descreva a aplicação e a ABC especifica o equipamento certo — potência, tensões, ligação e instalação.

1.

   Distribuição · indústria e redes

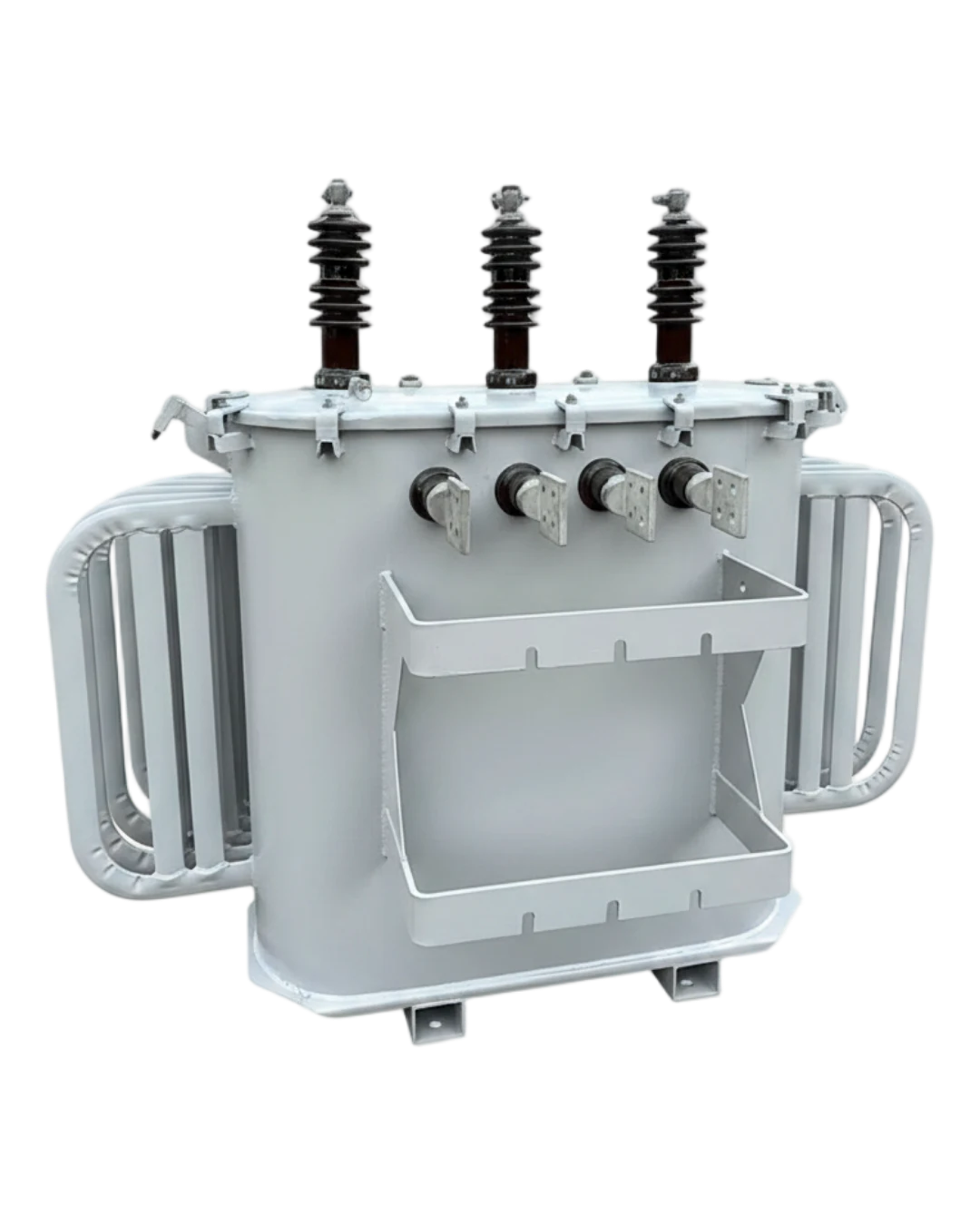

   Transformador trifásico

   Para redes industriais e sistemas de alta capacidade. As três fases distribuem a energia de forma equilibrada, na potência que a instalação pede.

   Potência nominal

   de 30 kVA a 5.000 kVA ou mais

   Tensões

   conforme projeto (ex.: 13,8 kV / 220 V)

   Isolamento

   classe A, B, F ou H

   Núcleo

   aço-silício de alta permeabilidade

   Frequência

   60 Hz (50 Hz sob demanda)

   Resfriamento

   natural (AN) ou forçado (AF)

   • Três conjuntos de bobinas: distribuição equilibrada, com menos perdas
   • Ligações em estrela (Y) e triângulo (Δ)
   • Menor queda de tensão sob carga elevada
   • Facilita a manutenção preventiva e corretiva

   AplicaçõesRedes industriaisSistemas de transmissão de alta potência

   Pedir orçamento
2.

   Distribuição · residencial e rural

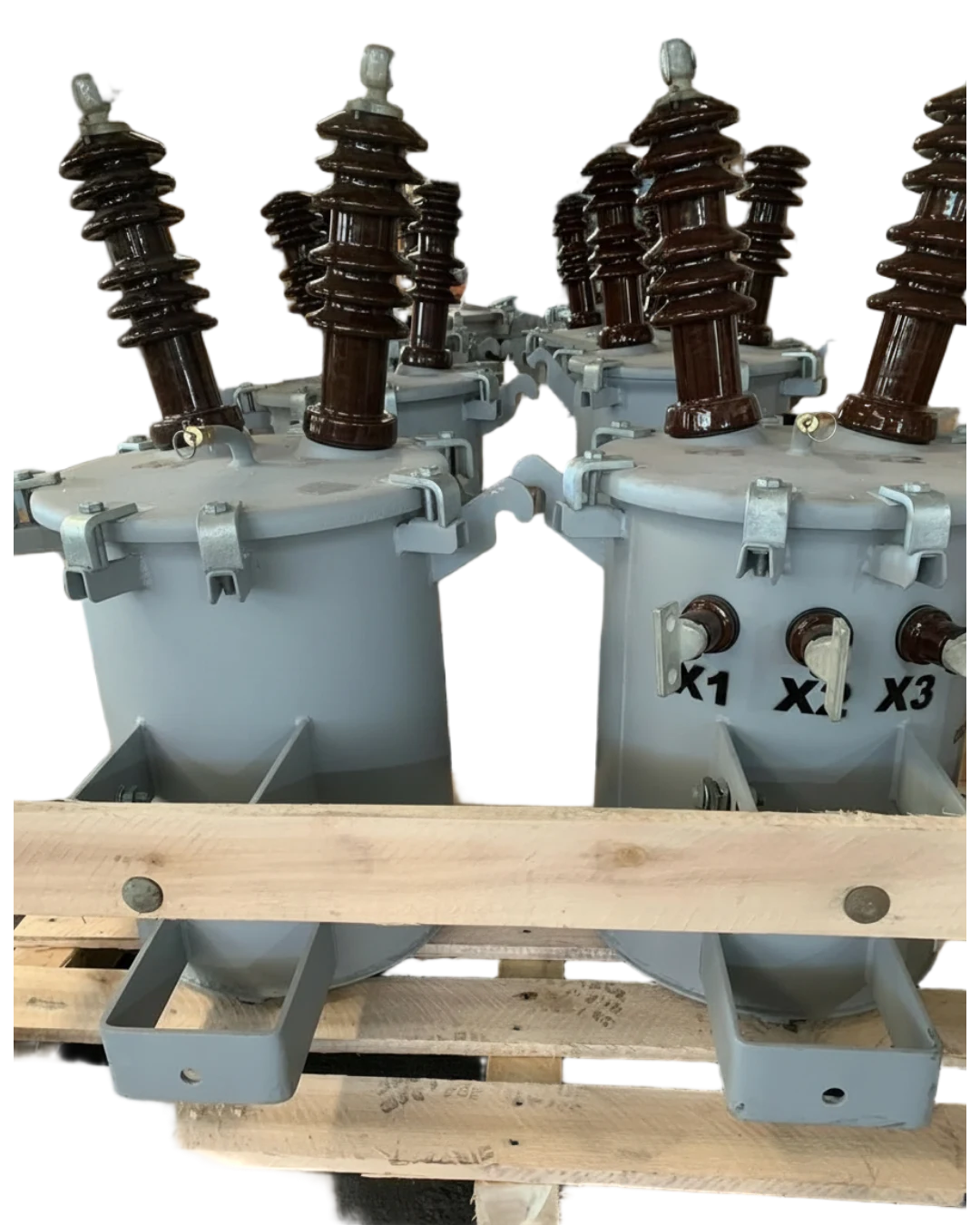

   Transformador monofásico

   Para cargas menores, em uma fase só: residências, pequenos comércios e propriedades rurais atendidas por rede monofásica.

   Potência

   de 1 kVA a 300 kVA

   Tensões

   primária e secundária conforme o projeto

   Isolamento

   classes A, B, F e H

   Frequência

   50/60 Hz

   Instalação

   poste, solo ou painel elétrico

   • Dois enrolamentos, primário e secundário, em uma fase só
   • Compacto e de instalação simples
   • Menor custo que o trifásico para cargas pequenas
   • Versões a óleo, a seco e pedestal

   AplicaçõesResidênciasPequenos comércios

   Pedir orçamento
3.

   Distribuição e subestações · ambientes externos

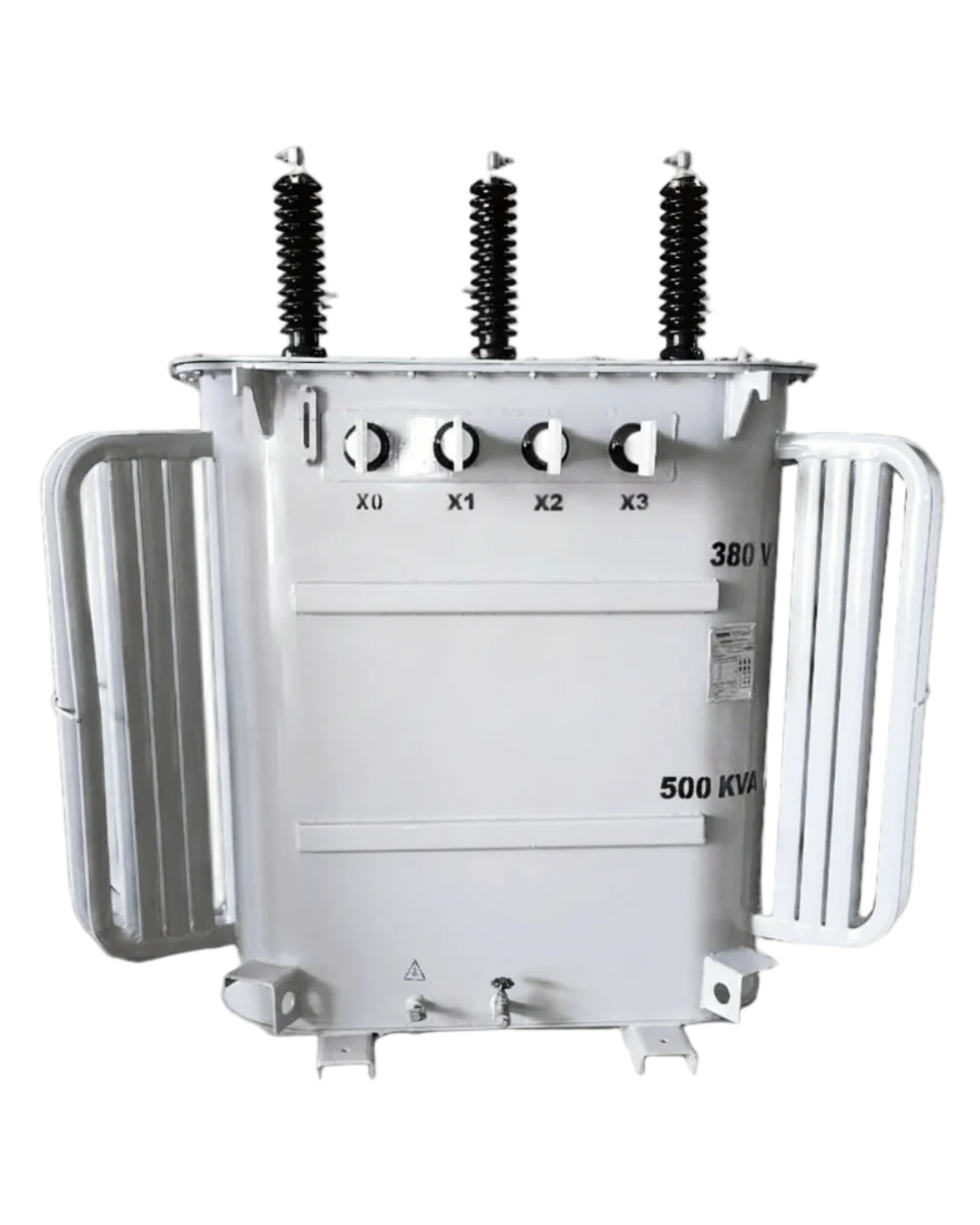

   Transformador a óleo

   Óleo mineral isolante faz o resfriamento e o isolamento das bobinas. É a escolha para ambientes externos e redes de alta potência: resiste ao calor, à poeira e à umidade, dissipa bem o calor e dura.

   Potência

   de 15 kVA a 5.000 kVA

   Tensões

   conforme projeto (ex.: 13,8 kV / 220 V)

   Isolamento

   óleo mineral isolante

   Classe térmica

   A ou B

   Refrigeração

   natural ou ventilada (ONAN/ONAF)

   Instalação

   poste, solo ou abrigo externo

   • Alta resistência térmica e boa dissipação de calor
   • Robusto para calor, poeira e umidade
   • Longa vida útil em operação contínua
   • Versões ONAN (natural) e ONAF (ventilação forçada)

   AplicaçõesSubestaçõesIndústriasZonas ruraisCentros de distribuiçãoTransformadores de poste

   Pedir orçamento
4.

   Distribuição · urbana, subterrânea e condomínios

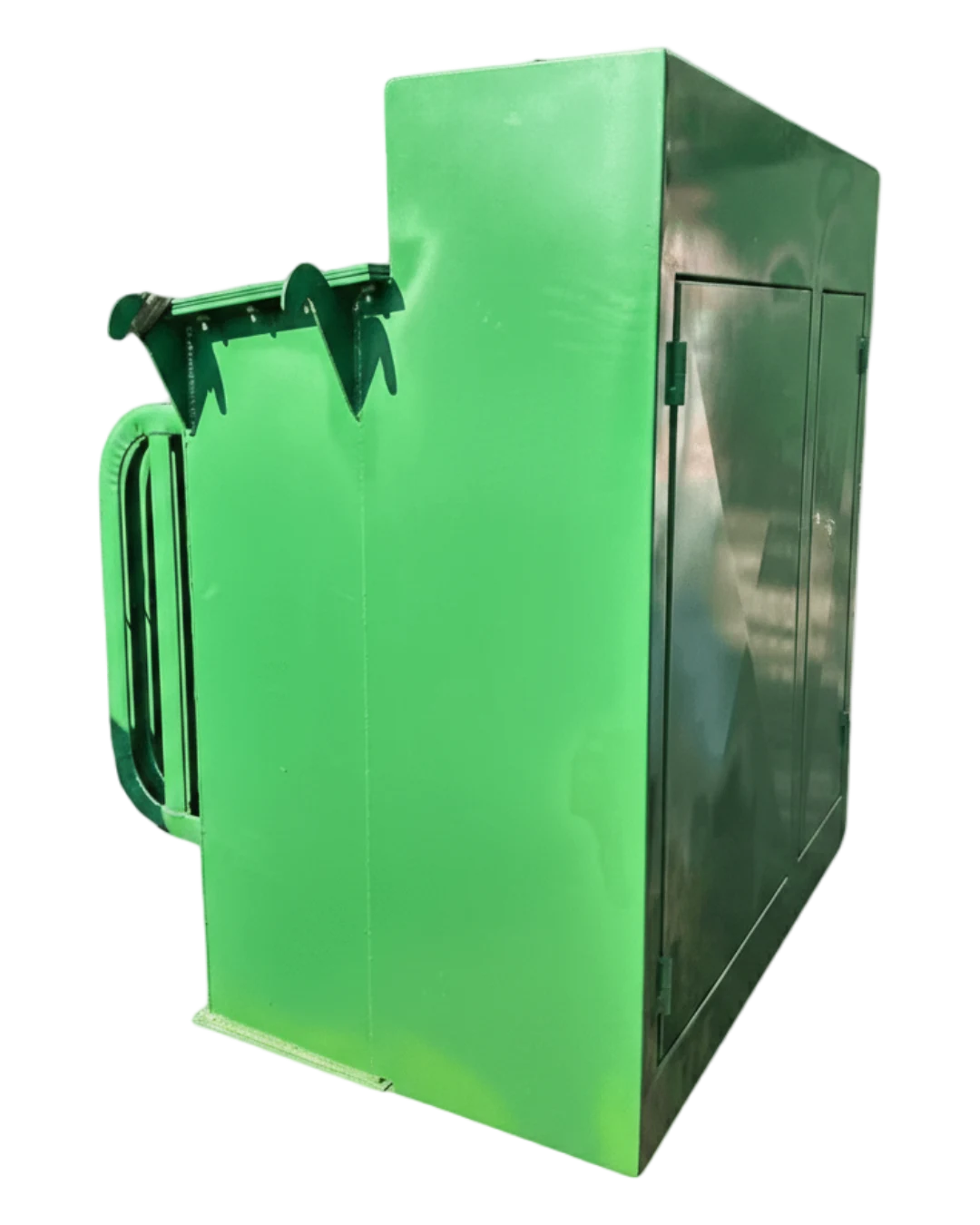

   Transformador pedestal

   Instalado rente ao solo, blindado e compacto, com compartimentos separados para média e baixa tensão. Feito para redes subterrâneas e áreas públicas, onde a segurança contra contato e a integração visual contam.

   Potência

   de 30 kVA a 1.500 kVA

   Tensão primária

   13,8 kV ou 34,5 kV

   Tensão secundária

   220 V, 380 V ou 440 V

   Isolamento

   a óleo ou a seco

   Grau de proteção

   IP54 a IP65

   Refrigeração

   natural ou forçada (ONAN/ONAF)

   • Blindado: segurança contra contatos acidentais
   • Compartimentos separados de média e baixa tensão
   • Resistente a intempéries e ocupa pouco espaço
   • Versões a óleo, a seco e compacta (calçadas e praças)

   AplicaçõesCondomínios residenciais e empresariaisShopping centers e supermercadosHospitais e universidadesParques industriais e loteamentosRedes de distribuição subterrânea

   Pedir orçamento
5.

   Transmissão e subestações · alta potência

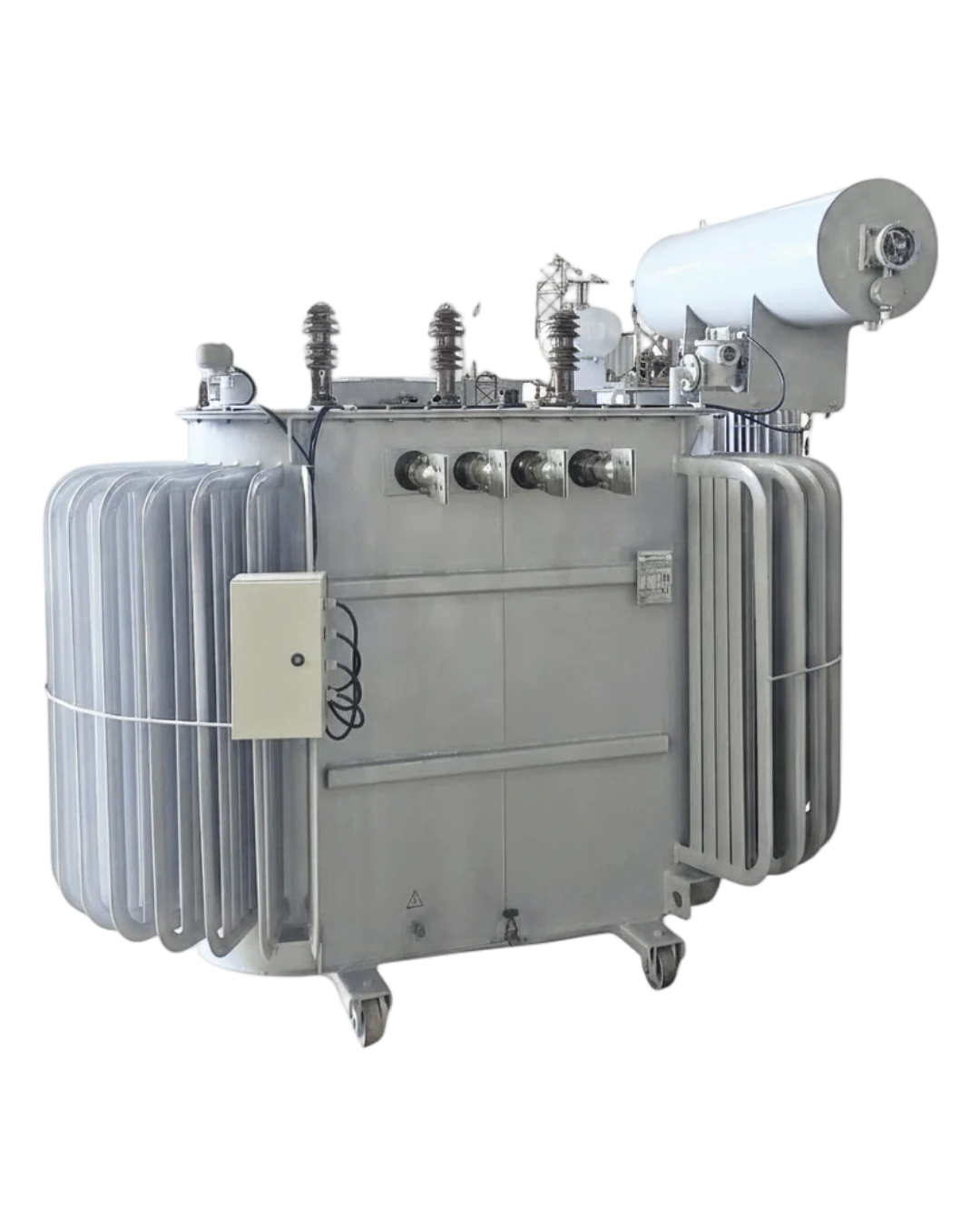

   Transformador de força

   Transmite energia em alta potência entre geradores, subestações e redes de distribuição. Projetado para grandes cargas e altos níveis de tensão, com operação contínua em sistemas críticos.

   Potência

   de 500 kVA a 10 MVA ou mais

   Tensões

   até 138 kV

   Isolamento

   óleo mineral, classe A ou B

   Resfriamento

   ONAN, ONAF ou OFAF

   Frequência

   60 Hz (50 Hz sob consulta)

   Instalação

   externa, em subestações ou pátios industriais

   • Alta eficiência e estabilidade no fornecimento
   • Redução de perdas elétricas em larga escala
   • Robustez para operação contínua em sistemas críticos
   • Resfriamento forçado (ONAF) para alto desempenho contínuo

   AplicaçõesConcessionárias de energiaSubestações de alta tensãoSiderurgia e mineraçãoComplexos logísticos e petroquímicosUsinas geradoras e de cogeração

   Pedir orçamento
6.

   Projeto sob medida · fora do padrão

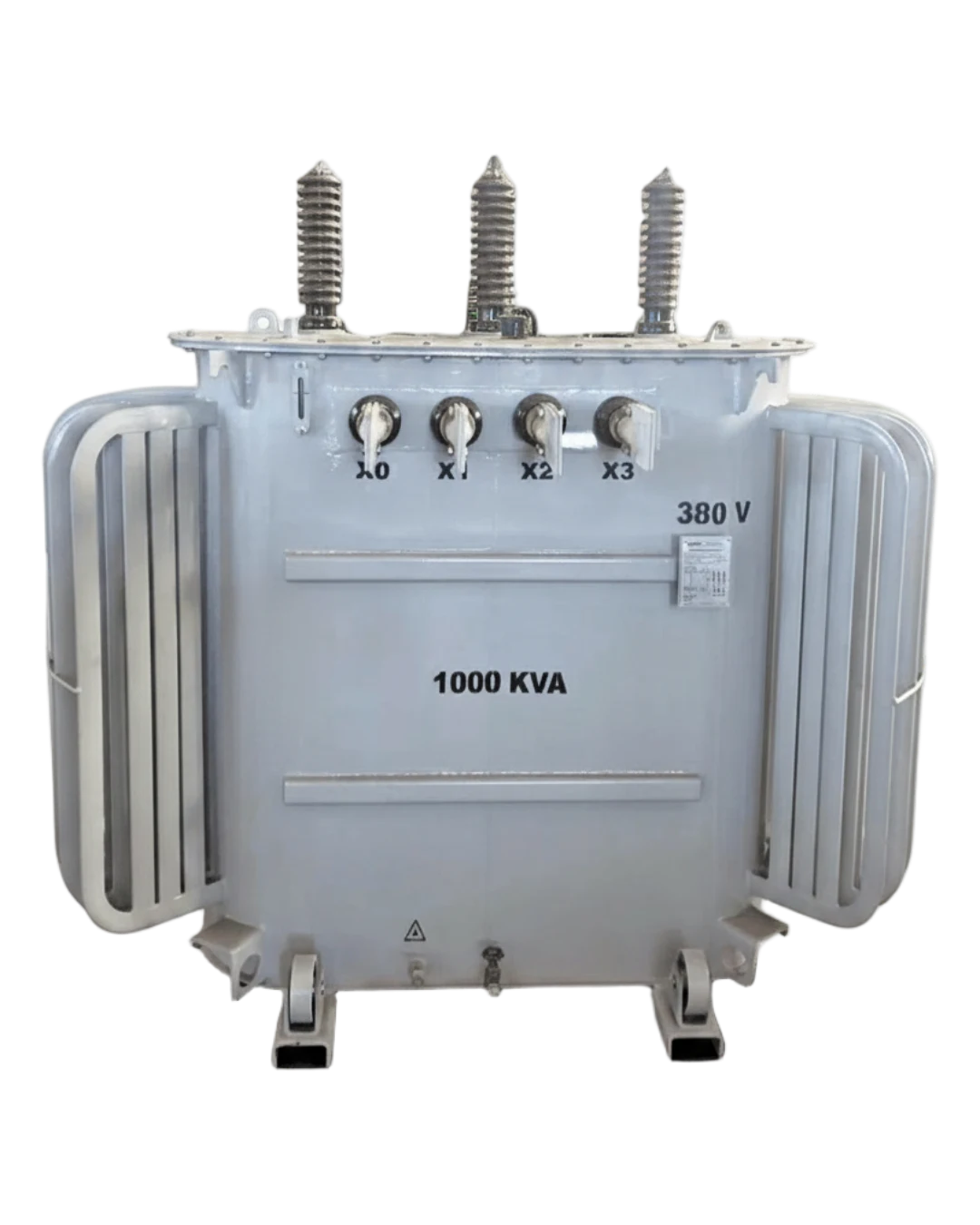

   Transformadores especiais

   Para o que sai do convencional: tensão fora do padrão, formato específico, ambiente agressivo ou aplicação crítica. Cada unidade nasce de um projeto, com o isolamento e o formato que a instalação pede.

   Isolamento

   a seco, a óleo, encapsulado ou blindado

   Formato

   vertical, horizontal ou pedestal

   Tensão

   fora do padrão, conforme o projeto

   Ambiente

   agressivo, embarcado ou móvel

   • Tensões fora do padrão convencional
   • Para painéis elétricos e espaços restritos
   • Para ambientes agressivos
   • Para sistemas embarcados ou móveis

   AplicaçõesEquipamentos industriais personalizadosPainéis elétricosSetores de alta tecnologia

   Pedir orçamento
